自力式流量控制閥/自力式流量調節閥/自力式流量平衡閥的工作原理（圖）

自力式流量控制閥從結構上說，是一個雙閥組合，即由一個手動調節閥組和自動平衡閥組組成。手動調節閥組的作用是設定流量，自動平衡閥組的作用是維持流量恒定。自力式流量控制閥別名：自力式流量調節閥，自力式流量平衡閥

手動調節閥組的每一個開度對應一個流量，開度和流量的關系由試驗臺試驗標定，并配有開度的顯示和鎖定裝置

自力式流量控制閥/自力式流量調節閥/自力式流量平衡閥的性能與特點

1、可按設計或實際要求設定流量，能自動消除系統的壓差波動，保持流量不變；

2、克服系統冷熱不均現象，提高供熱（供冷）質量；

3、徹底解決近端壓差大，遠端壓差小的矛盾；

4、減小系統循環水量，降低系統阻力；

5、減少設計工作量，不需要對管網進行繁瑣的水力平衡計算；

6、降低調網難度，把復雜的調網工作簡化為簡單的流量分配；

7、免除多熱源管網熱源切換時的流量再分配工作；

8、流量顯示值均為測試臺上隨機標定，流量（m3/h）

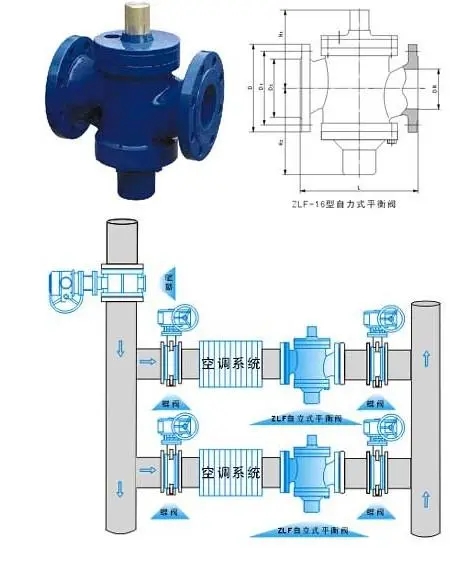

自力式流量控制閥 自力式流量調節閥 自力式流量平衡閥 是一個新的調節閥種類，相對于手動調節閥，它的優點是能夠自動調節；相對于電動調節閥，它的優點是不需要外部動力，應用實踐證明，在閉式水循環系統（如熱水供暖系統，空調冷凍系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。因此，自力式調節閥在供熱空調工程中有著廣闊的應用前景。

自力式流量控制閥/自力式流量調節閥/自力式流量平衡閥的結構與性能

自力式流量控制閥的作用是在閥的進出口壓差變化的情況下，維持通過閥門的流量恒定，從而維持與之串聯的被控對象（如一個環路，一個用戶，一臺設備等，下同）的流量恒定，自力式流量控制閥的名稱較多，如自力式流量平衡閥，定流量閥，自平衡閥，動態流量平衡閥等，各種類型的自力式流量控制閥，結構各有相異，但工作原理相似.
