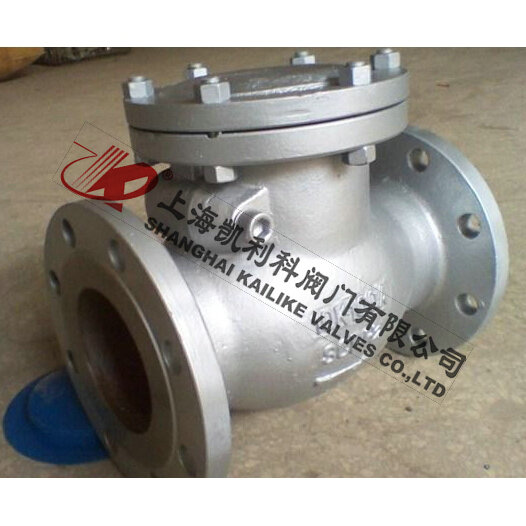

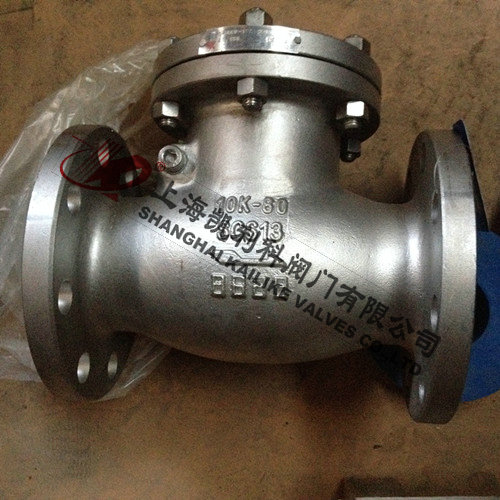

H44H、H44W日標旋啟式止回閥廣泛適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
| 產品名稱： | 日標旋啟式止回閥 | 產品型號： | H44H、H44W |
| 公稱通徑： | DN50～DN300 | 結構形式： | 旋啟式 |
| 公稱壓力： | 10K～20K | 連接方式： | 焊接、法蘭 |
| 適用溫度： | -29ºC～+550ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI、日標JIS |
| 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海凱利科閥門有限公司 |
|
結構長度 Face To Face |
法蘭尺寸 Flange Dimension |
壓力-溫度 Pressure Temperature Lating |
試驗-檢驗 Inspection and Test |
| JIS B2002 | JIS B2212 B2214 | JIS B2074 B2084 | JIS B2003 |

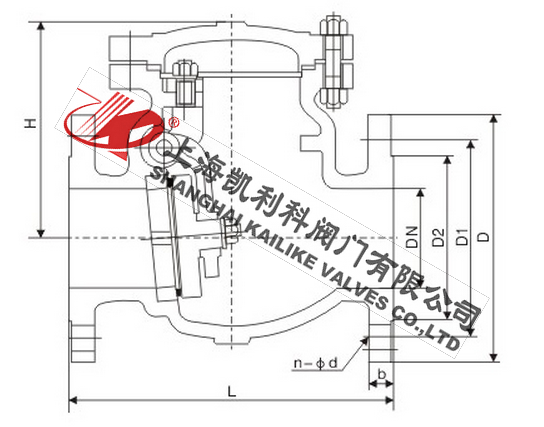

| 通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| In | 2” | 2 1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| n-Φd | 4-Φ19 | 4-Φ19 | 8-Φ19 | 8-Φ19 | 8-Φ23 | 8-Φ23 | 12-Φ23 | 12-Φ23 | 16-Φ25 |
| b | 16 | 18 | 18 | 18 | 20 | 22 | 22 | 24 | 24 |
| D1 | 120 | 140 | 150 | 175 | 210 | 240 | 290 | 355 | 400 |
| D2 | 100 | 120 | 130 | 155 | 185 | 215 | 265 | 325 | 370 |
| L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 |
| H | 103 | 113 | 128 | 147 | 220 | 244 | 287 | 348 | 380 |
| D | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 |
聲明：【H44H,H44W日標旋啟式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H44H,H44W日標旋啟式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
