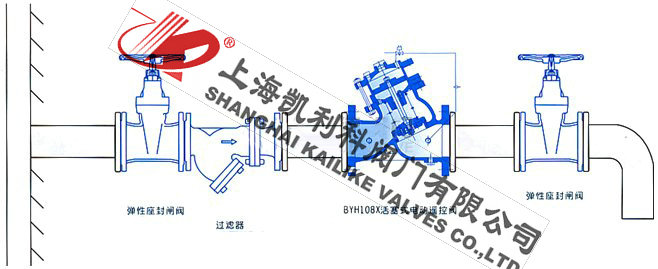

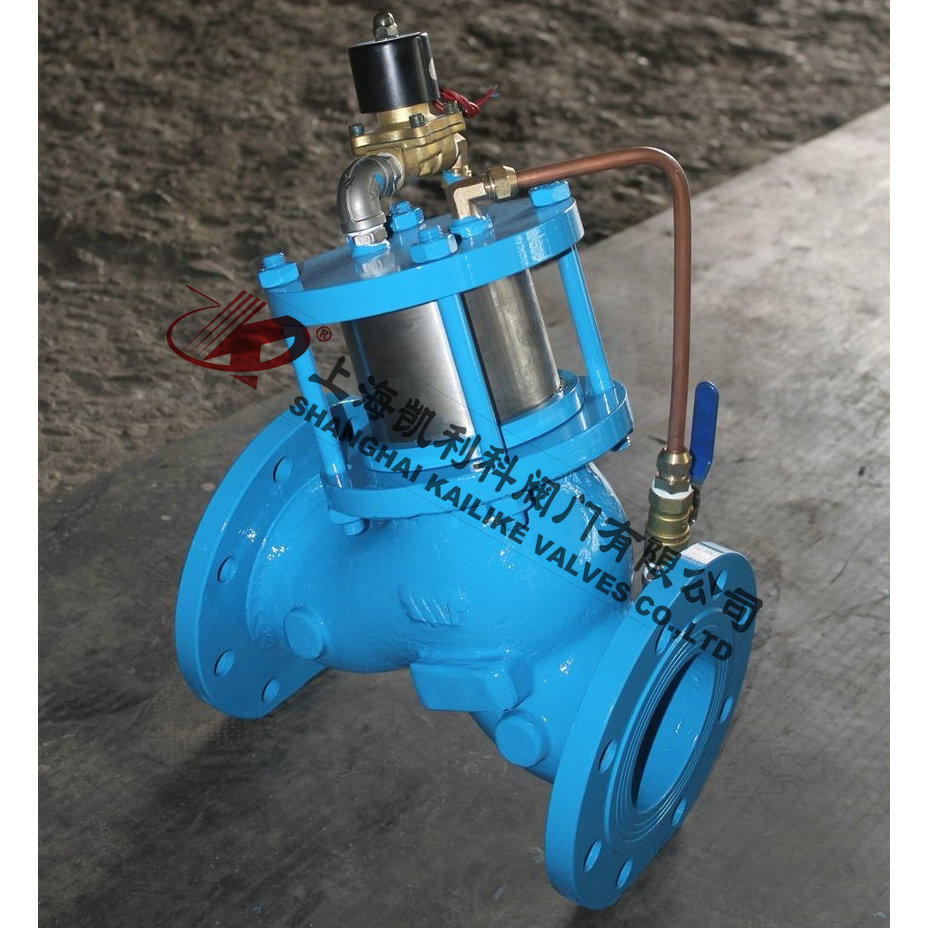

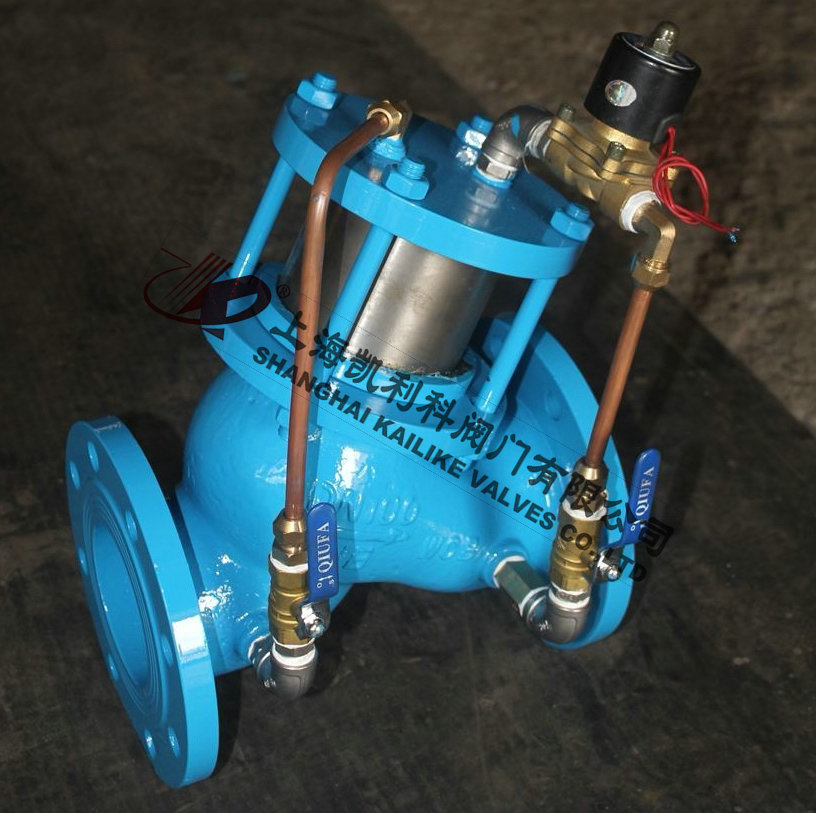

H108X活塞式電動遙控閥主要安裝在給類給水管道上，根據電信號或手動操作，使閥門打開或關閉。準確快速控制反應。關閉速度可調，閥門平穩關閉而不會產生壓力波動。采用三向電磁閥，維護簡單。
| 產品名稱： | 活塞式電動遙控閥 | 產品型號： | H108X |
| 公稱通徑： | DN50～DN600 | 結構形式： | 活塞式 |
| 工作壓力： | 1.0MPa～1.6MPa～2.5MPa | 連接方式： | 法蘭 |
| 適用溫度： | -0ºC～+80ºC | 功能作用： | 遠程遙控開關 |
| 閥體材質： | 球墨鑄鐵、鑄鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、污水、海水 | 生產廠家： | 上海凱利科閥門有限公司 |
| 零件名稱 | 材質名稱 |
| 閥體、閥板、活塞、缸體 | 不銹鋼 |
| 閥桿 | 不銹鋼1Cr18Ni9TI,2Cr13 |
| Y型密封圈 | 丁晴橡膠 |
| 墊片 | 石棉橡膠板 |
| 活塞皮碗 | 牛革，丁晴橡膠 |
| 閥體部分 | 型號 | H108X | |
| 公稱壓力Mpa | 1.0~2.5Mpa | ||
| 實驗壓力 | 密封Mpa | 1.1 | |
| 強度Mpa | 1.5 | ||
| 適用介質 | 水 | ||
| 介質溫度 | ≤80℃ | ||
| 驅動部分 | 驅動介質 | 水 | |
| 驅動壓力 | 0.3~1.0 | ||
| 控制部分 | 控制器輸出電壓 | AC220 | |
| 電磁閥線圈壓力(V) | DC24 | ||
| 電磁線圈功耗(V) | 6 | ||

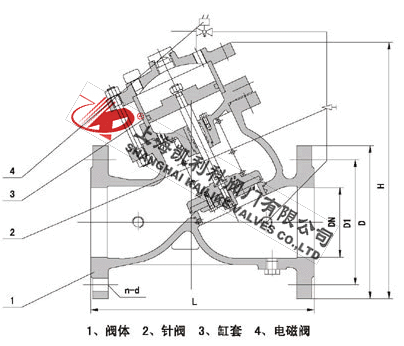

| DN | L | H | D | D1 | n-d | ||||||
| 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5Mpa | |||
| 50 | 203 | 320 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
| 65 | 216 | 367 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
| 80 | 248 | 400 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
| 100 | 283 | 452 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
| 125 | 330 | 522 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-26 |
| 150 | 356 | 592 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
| 200 | 444 | 696 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 12-26 |
| 250 | 533 | 810 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
| 300 | 600 | 943 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 6-30 |
| 350 | 622 | 1200 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
| 400 | 698 | 1230 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
| 450 | 775 | 1230 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
| 500 | 811 | 1270 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 22-36 |
| 600 | 900 | 1600 | 780 | 840 | 725 | 770 | 20-30 | 20-36 | |||
聲明：【H108X活塞式電動遙控閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H108X活塞式電動遙控閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
